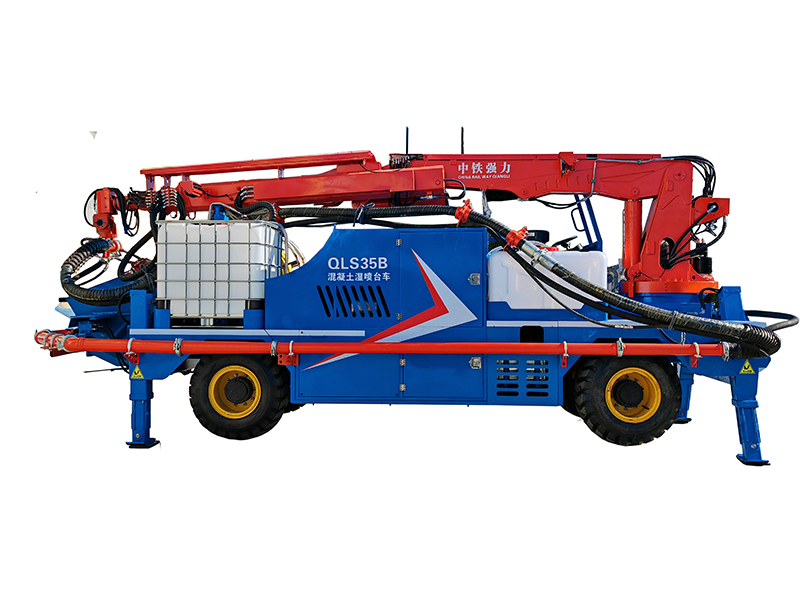

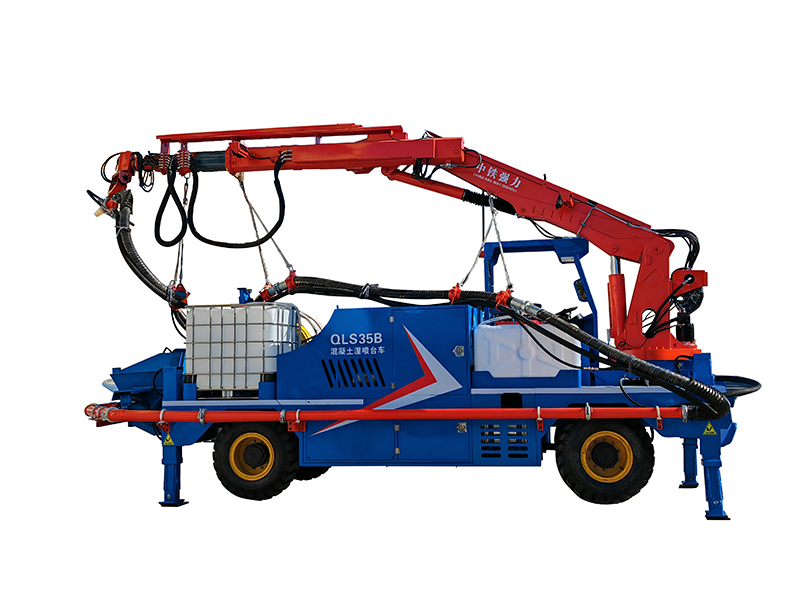

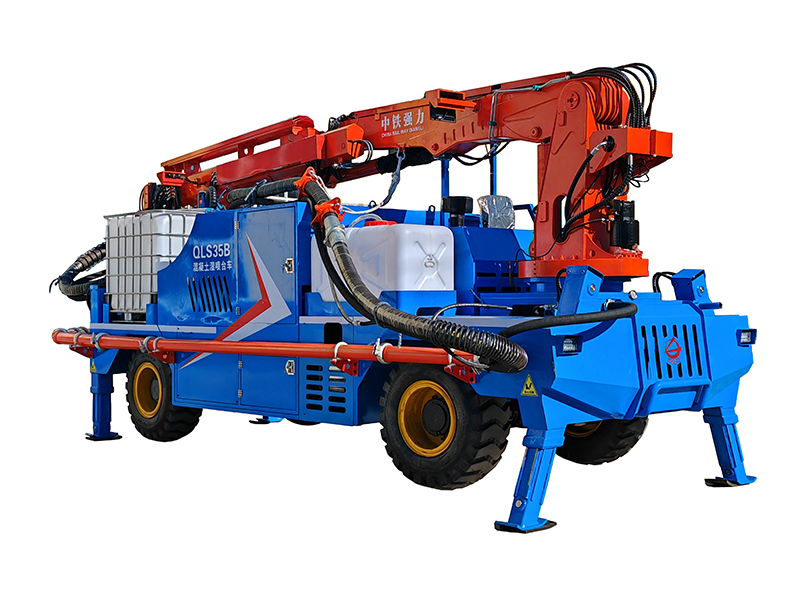

QLS35B型混凝土濕噴臺車是我公司在一代混凝土濕噴機的基礎上依據市場需求開發出的一款新產品；其操控性能穩定可靠、噴射方量大、作業效率高、操控靈活方便。
各機型基本技術參數對比
項目 | 基本性能 | 單位 | QLS35A | QLS35B | QLS35K |
整機參數 | 整車尺寸（長×寬×高） | mm | 約8050×2850×3360 | 約8450×2680×3210 | 約8450×2680×3210 |
整車重量 | t | 15.5 | 14.8 | 15.9 | |
最大噴射高度 | m | 15 | 15 | 15 | |
最大噴射寬度 | m | 2×13 | 2×13 | 2×13 | |
泵送系統 | 理論噴射排量 | m3/h | 35 | 35 | 35 |
泵缸缸徑 | mm | Φ180 | Φ180 | Φ180 | |
泵徑行程 | mm | 1000 | 1000 | 1000 | |
輸送管徑 | mm | Φ125～Φ90變徑 | Φ125～Φ90變徑 | Φ125～Φ90變徑 | |
噴射骨料最大粒度徑 | mm | Φ16 | Φ16 | Φ16 | |
混凝土出口壓力 | bar | 75 | 75 | 75 | |
適用混合料水灰比 | 0.45～0.6 | 0.45～0.6 | 0.45～0.6 | ||
料斗容量 | m3 | 0.3 | 0.3 | 0.3 | |
發動機 | 云內國三 | 云內國三 | 云內國三 | ||
發動機功率 | kw | 97 | 97 | 97 |
行走系統 | 變速箱 | 山推電控（前三后一） | 自動（前二后一） | 自動（前二后一） | |
軸距 | mm | 3900 | 4100 | 4400 | |
最大行走速度 | km/h | 20 | 20 | 20 | |
制動距離 | m | ≤10m(20km/h) | ≤10m(20km/h) | ≤10m(20km/h) | |
最大爬坡度 | 38% | 38% | 38% | ||
最小離地間距 | mm | 350 | 380 | 380 | |
機械臂 | 最大伸縮長度 | mm | 4600 | 4600 | 4600 |
大臂俯仰角度 | （°） | 0～70 | 0～70 | 0～70 | |
伸縮臂俯仰角度 | （°） | -110～5 | -110～5 | -110～5 | |
大臂回轉角度 | （°） | -90～180 | -90～180 | -90～180 | |
噴頭周向旋轉角度 | （°） | ±180 | ±180 | ±180 | |
噴頭左右旋轉角度 | （°） | ±120 | ±120 | ±120 | |
噴頭擺動角度 | （°） | 8（連續） | 8（連續） | 8（連續） | |
速凝劑泵型號 | YD25 | YD25R | YD25R |
速凝劑系統 | 驅動方式 | 變頻電機驅動 | 變頻電機驅動 | 變頻電機驅動 | |
速凝劑排量 | L/h | 0～1000連續調速 | 0～1000連續調速 | 0～1000連續調速 | |
速凝劑最大壓力 | bar | 20 | 20 | 20 | |
清洗系統 | 水泵型號 | 3WZ-1814HM | DBD-1814HM | DBD-1814HM | |
水箱容積 | L | 500 | 200 | 90 | |
流量 | L/min | 15 | 15 | 15 | |
液壓系統 | 主電機功率 | kw | 55 | 55 | 55 |
液壓油箱容積 | L | 450 | 400 | 400 | |
液壓泵數 | 個 | 1+3 | 2+2 | 2+2 | |
主泵排量 | ml/r | 145 | 145 | 145 | |
供氣系統 | 電機功率 | kw | ～ | ～ | 90 |
額定排氣壓力 | bar | ～ | ～ | 8 | |
額定排氣流量 | m3/min | ～ | ～ | 15 | |
排氣口尺寸 | ～ | ～ | G1-1/2”(1.5寸管螺紋) |
